产品结构设计综合案例｜整机装配剖面看我们的拆

这一组整机装配剖面图，来自不同产品的结构设计项目：电饭煲、加湿器、加热类 电器。剖面是最诚实的东西——拆件功力、配合精度、装配逻辑，一眼看穿。

剖面图能看出什么

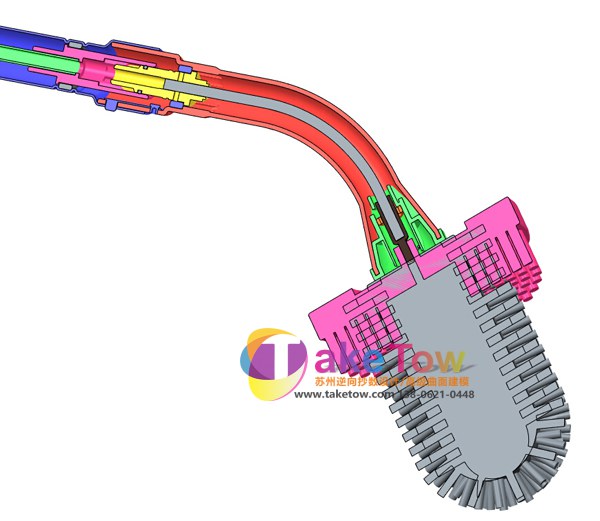

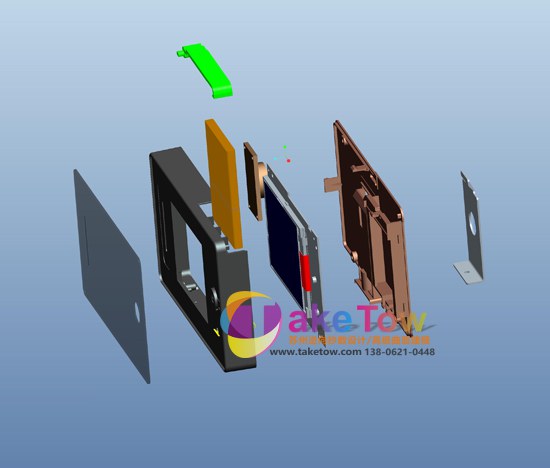

外行看产品看外观，内行看剖面。一张好的装配剖面图能同时交代四件事：整机分了几个 组件、每个组件里装了什么、件与件之间怎么配合、水路风路电路怎么各走各道。

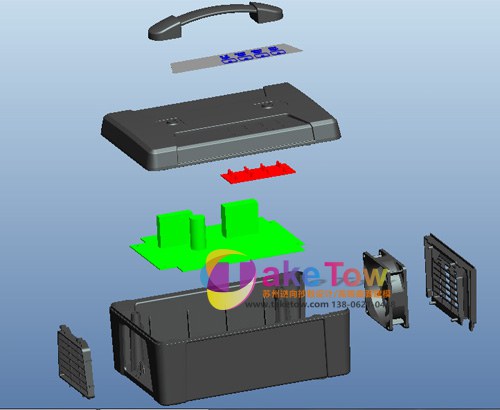

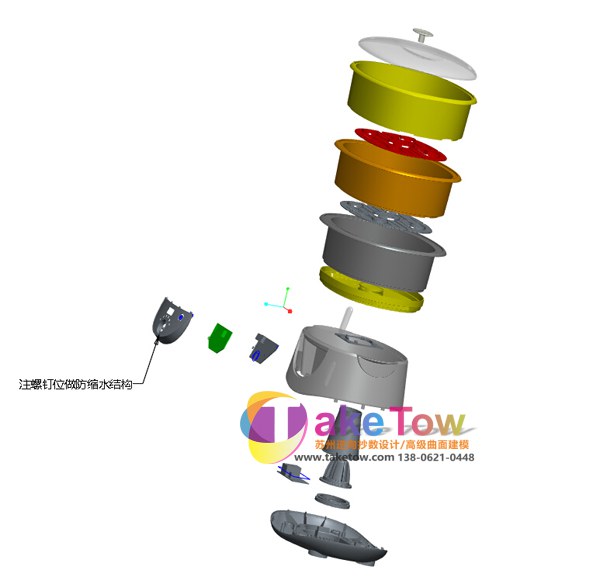

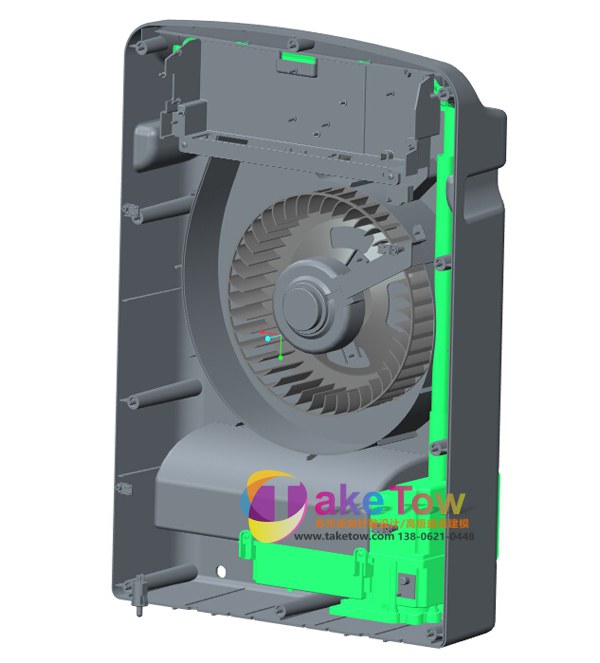

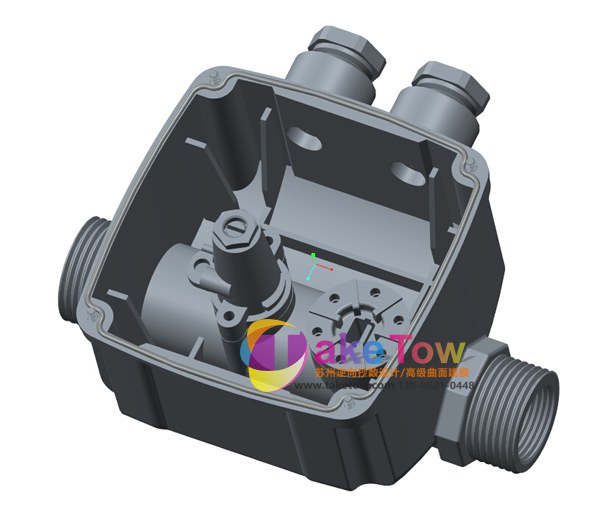

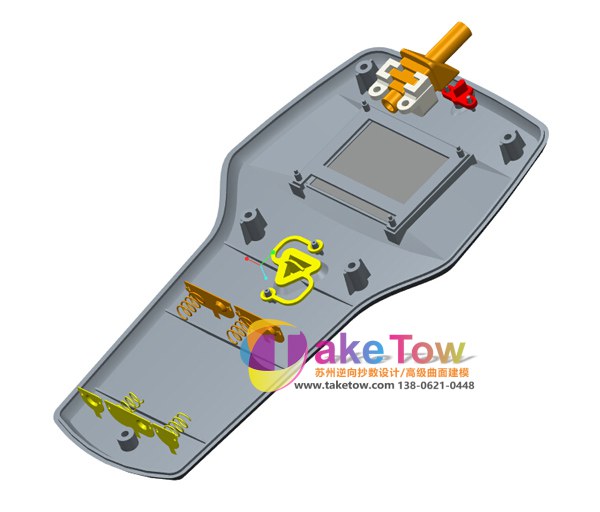

这一组剖面覆盖了不同品类的整机：厨电类的加热与水路布局、环境电器的风道与水箱隔离、 小电器的电机与传动定位。每张图背后的拆件思路在对应的单篇案例里有完整交代。

我们的结构设计路数

所有整机项目按同一个流程走：先拆件——按装配层级把整机拆成组件和零件，产线装配 顺序在这个阶段就定下来；再定基准——每个组件的定位面、密封面、受力面在数模里明确 标注；后做验证——干涉检查、虚拟装配、关键配合的公差校核全部在数模阶段完成，不把 问题留给试模。

拆件有一条贯穿原则：能卡扣的免螺丝，能一体的不拆两件，但承载和密封的位置绝不省 螺钉——省成本和保可靠之间，我们按使用场景划线。

交出去的东西长什么样

一套完整的结构设计交付包含：整机装配数模与爆炸图、每个零件的三维数模与二维图、 关键配合尺寸表、开模可行性说明（分型线、脱模方向、顶针建议）、装配顺序图。客户 拿着这套东西可以直接对接模具厂和装配线。

手上有项目怎么开始

把外观数模或者手绘草图发过来，我们先给拆件方案和关键难点评估，方案谈妥再进入详细 设计。苏州及周边工厂可以约上门，当面看样聊结构。联系方式在页尾。
