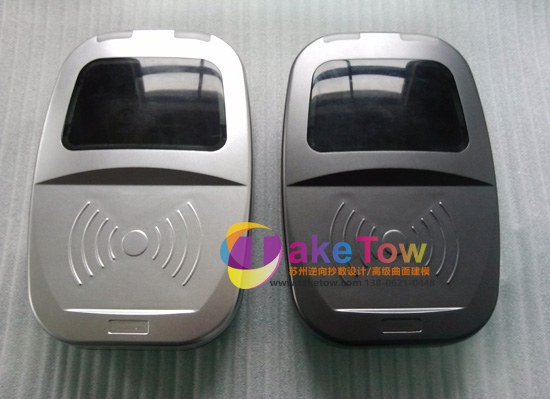

公交车POS刷卡机结构设计

装在公交车投币箱上的刷卡机，天天颠簸、日晒、被戳。十二个零件的结构设计，每一 个都是车载环境的考题。这是苏州三维逆向抄数 REA 做过的项目。

这个项目难在哪

公交 POS 机的工作环境比办公室设备恶劣得多：车开一整天，机器震一整天；夏天暴晒舱内 温度高；乘客刷卡还要拿卡角戳它。结构要同时扛住振动、高温、粗暴使用三件事，还要给 GPS 天线留信号通道、给状态灯留可视窗口。

怎么拆件

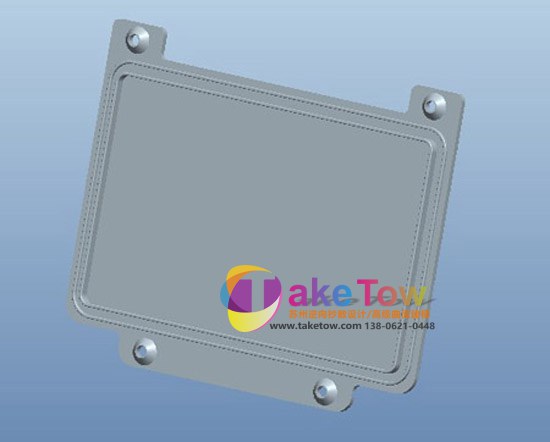

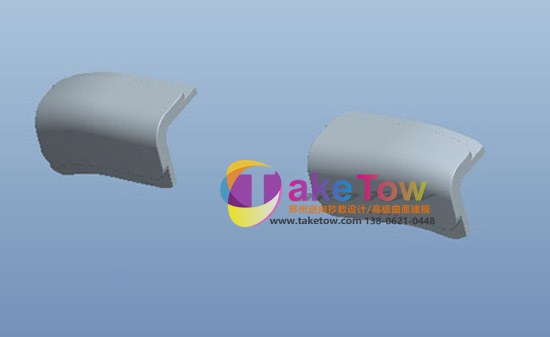

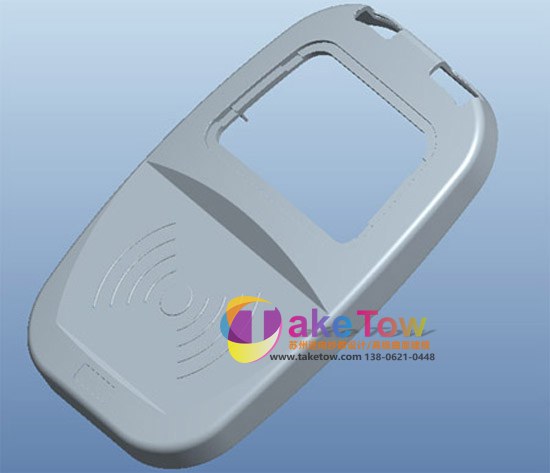

整机拆成十二个件：前盖、后盖、分离电源盖、固定板、按键、按键支架、半透明显示屏罩、 半透明状态灯罩、GPS 天线座，加上内部结构件。每个件在数模里独立出图，装配关系全部 约束到位。

这个项目的拆件值得细说：半透明件和透明件分色出图，显示屏罩用半透明 PC 保证显示内容 可见但降低反光；状态灯罩用带色半透明料，让灯珠的光匀开，不出现一个亮点扎眼。

关键结构怎么处理

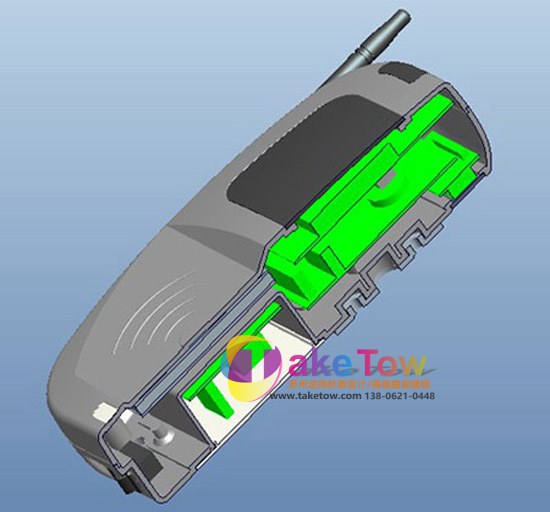

抗震是第一关。电路板用螺丝柱加缓冲垫固定，主板下方布置支撑柱，振动时板子不悬空拍打。 接插件全部带锁扣或螺纹固定，防止长期振动松脱。

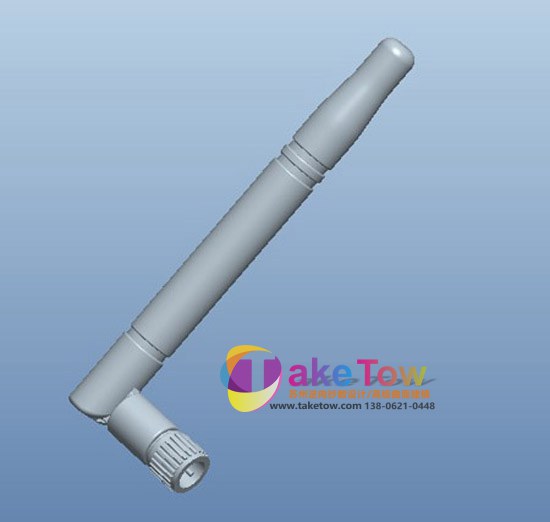

天线是第二关。GPS 信号怕金属遮挡，天线座的位置在数模阶段就跟外壳开窗联动设计：天线 周围一圈不留金属镀层和接地件，外壳对应区域用非金属材料开窗，装整车里也能收到星。

按键是第三关。公交卡机的按键使用频率极高，按键结构做了独立键帽加底座硅胶垫的组合， 按压行程和回弹力度按人机工效给值，键帽与面板孔的间隙按注塑公差放大一点，防止脏污 卡键。

最后交了什么

十二件全套数模、装配体爆炸图、关键配合尺寸表（天线避让区、按键行程、屏罩间隙单独 列表）、注塑可行性说明。这套结构后来按同一思路延展了两个变体机型的改型设计。

同类的活还能怎么接

车载终端、户外刷卡机、充电桩操作面板，环境逻辑相通：抗震、防晒、防粗暴使用。昆山、 上海一带做智能终端的工厂如有结构设计需求，页尾电话直接联系。
