吸尘器整机结构设计：锥面自压紧密封、双唇密封顺气压差、三级断振布局、尘杯整体抽拉水洗，交付十件数模与密封点位图。苏州三维逆向抄数REA。
实景拍摄，未经修图处理【待核对：图片版权与业主授权】

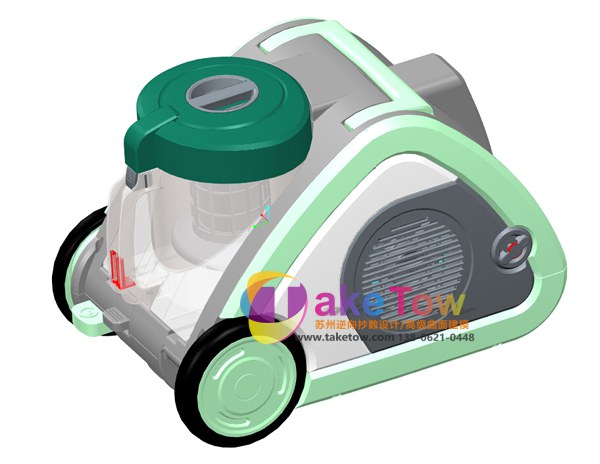

吸尘器是"风"的产品，风道密封差一截，吸力就虚一截。这台吸尘器十个结构组件， 从尘杯到手柄全部在数模里对齐。这是苏州三维逆向抄数 REA 做过的整机项目。
吸尘器的结构账绕不开三处：风道每一道接缝都在漏吸力——密封做不严，电机再大也白搭； 尘杯天天拆倒垃圾，拆装机构要经得起高频使用；电机一转整壳都跟着抖，减振做不好整机 嗡嗡响。

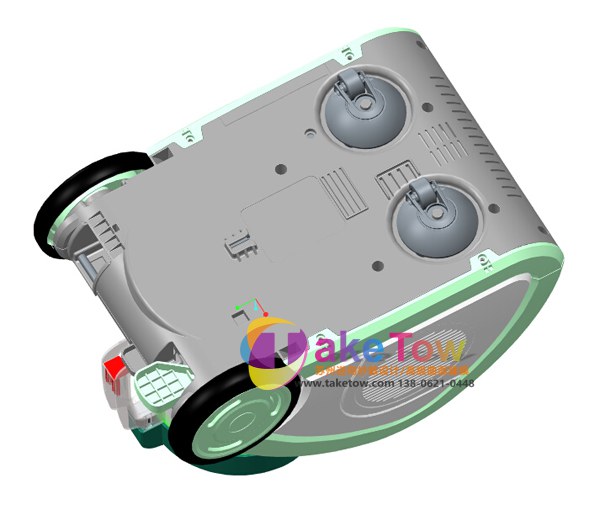

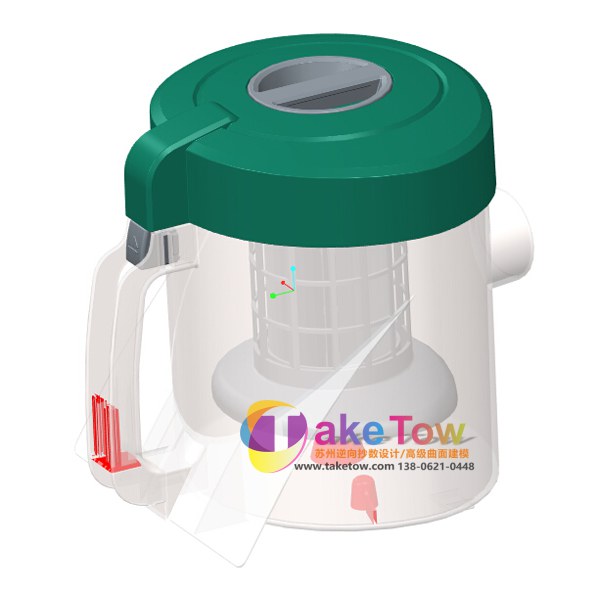

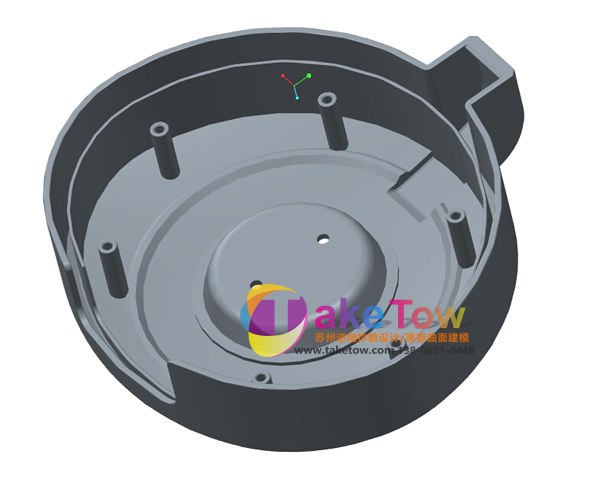

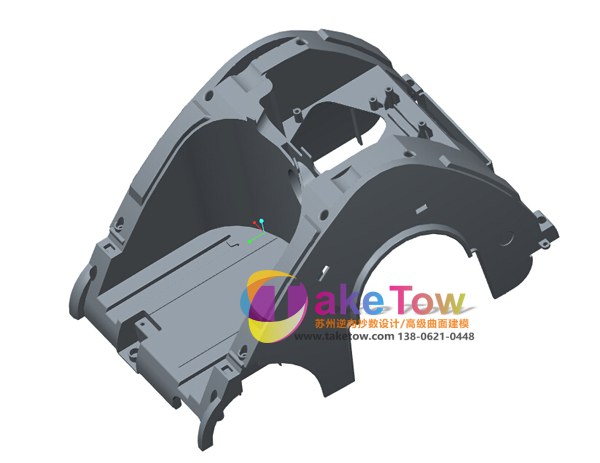

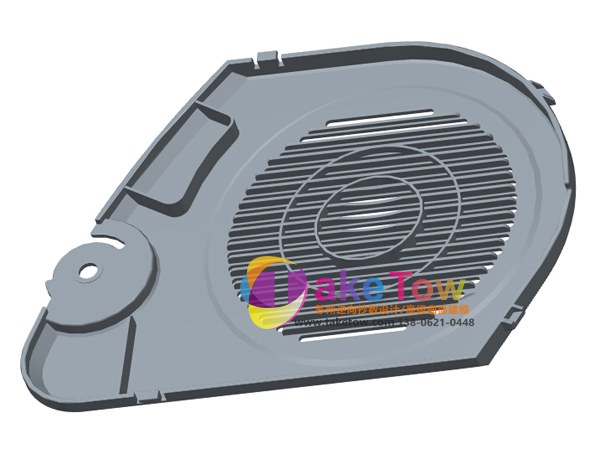

整机十件：上壳、下壳、尘杯组件（杯体+杯盖+密封圈）、过滤组件、电机支架、手柄、 地刷接口、出风罩、轮组座。尘杯与过滤组件做成整体抽拉——倒垃圾时整套抽出，水洗 晾干再装回。

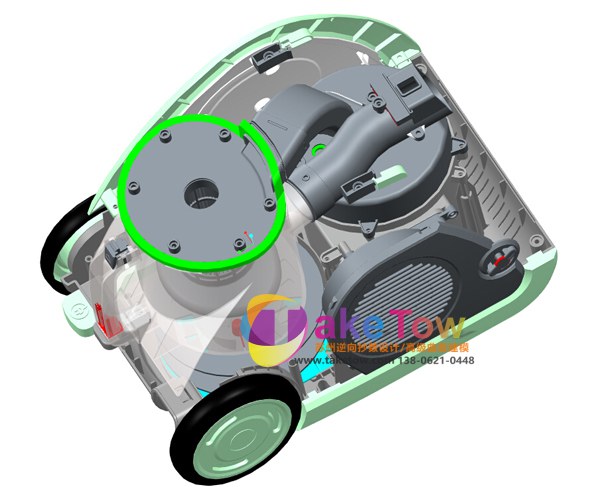

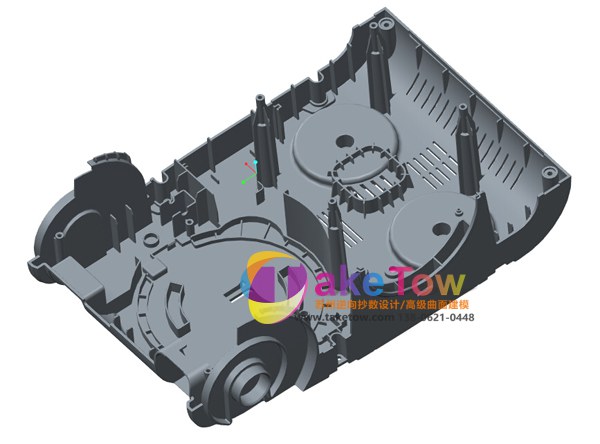

装配层级在数模里定死：电机支架先与下壳固定，尘杯过滤组件插接在上部，上壳最后扣合。 每层之间只有一道接缝，检测漏气点一目了然。
风道密封是本项目做功最多的地方。尘杯与主机之间用锥面密封圈：插接到位时锥面自定心、 自压紧，拆装顺滑还不漏气；过滤组件与壳体之间用双唇密封，唇口方向顺着气压差—— 吸力越大压得越紧，不靠弹簧顶着。

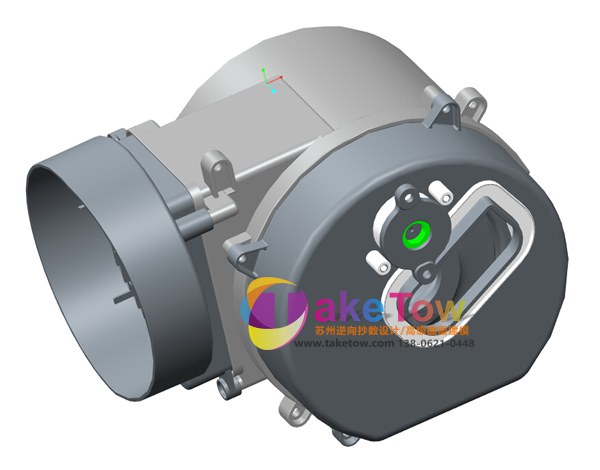

减振分三级：电机用橡胶减振垫悬在支架上，支架与外壳之间再垫一层，出风道与电机之间 用软质连接段——振动传到外壳之前被断三程，整机的噪音和手感明显不同。
手柄与机身之间的连接柱做了加强筋网格，用户提着整机走，连接处不晃不响。

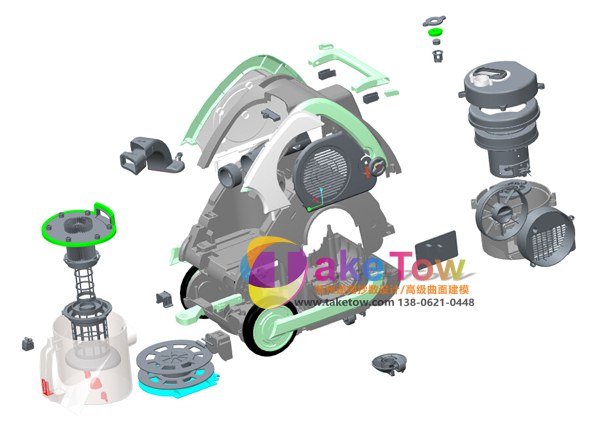

十件全套数模、总装爆炸图、风道密封点位图、减振布局说明。客户按此开模量产，整机 真空度指标达到设计值。
立式、手持、桶式吸尘器，风道密封与减振这套手法通用。苏州、无锡做清洁电器的工厂有 整机结构需求，页尾电话联系。
| 拆件方案 | 十件分层装配；尘杯过滤整体抽拉水洗 |
|---|---|
| 密封设计 | 尘杯锥面密封圈自定心；过滤双唇密封顺气压压紧 |
| 减振设计 | 电机橡胶垫+支架垫层+软质风道连接，三级断振 |
| 强度设计 | 手柄连接柱加强筋网格 |
| 交付格式 | 全套数模、爆炸图、密封点位图、减振说明 |
| 设计软件 | CREO 参数化结构、UG 装配分析 |
| 案例分类 | 产品结构设计案例 |
|---|
以上信息由苏州特可特沃工业设计有限公司项目组现场实测整理，【待核对：真实项目数据以合同与验收单为准】
