电子压力控制阀结构设计：膜片行程全程仿真不干涉、静密封压缩率反推、接口根部抗弯矩冗余，交付数模与计算记录。苏州三维逆向抄数REA。
实景拍摄，未经修图处理【待核对：图片版权与业主授权】
压力控制阀是"里面有会动的零件还要不漏"的典型题。膜片行程、腔体密封、接口 强度，三件事在数模里一次对齐。这是苏州三维逆向抄数 REA 做过的结构项目。
电子压力控制阀内部有个反复运动的膜片组件，膜片一侧是控制腔、一侧是介质腔。结构设计 要同时管三件事：膜片行程顺畅不卡滞；两个腔之间、阀体与外界之间零泄漏；阀体在管路 里要扛住外力弯矩不裂。

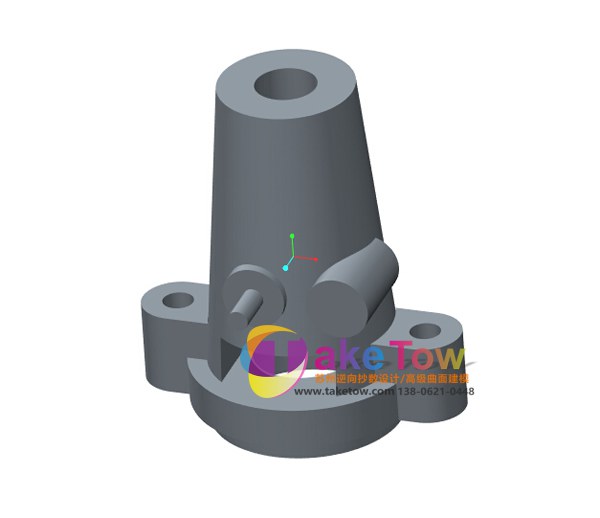

按功能拆：阀体（承压主体，带两个介质接口）、上腔盖（封闭控制腔）、膜片压环、膜片 （标准件出规格图）、驱动支架、接口密封件。

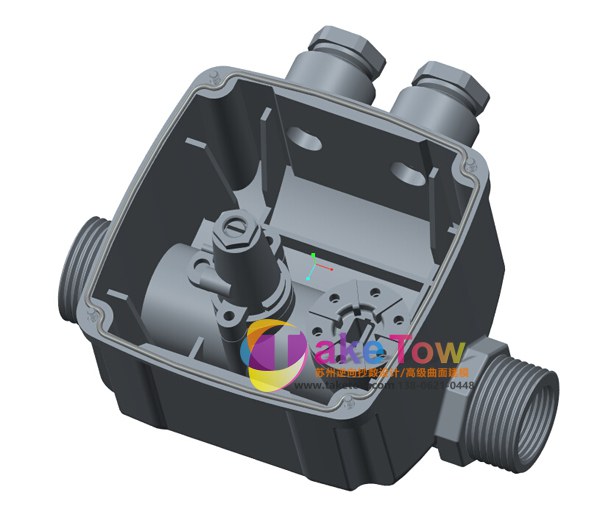

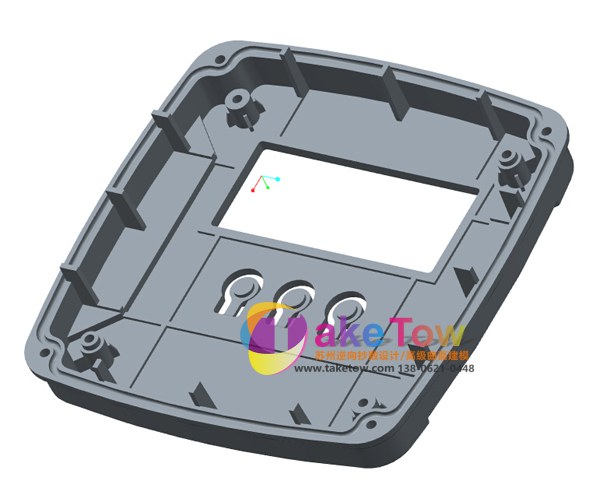

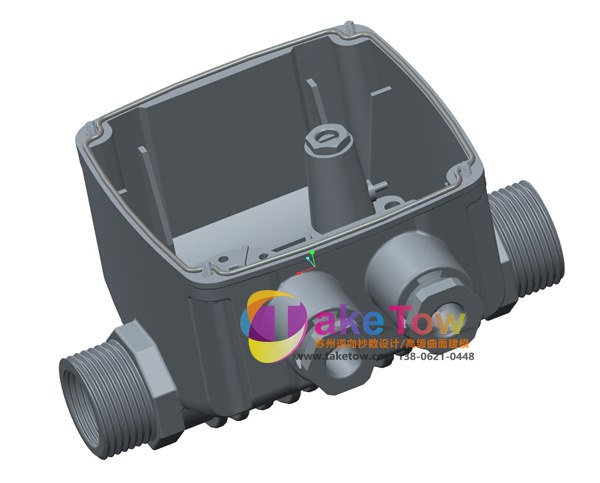

阀体是核心件，两个介质接口的口径和壁厚按工作压力反推，安全系数在图纸上标死。上腔 盖与阀体的结合面既是密封面也是膜片行程的基准面，平面度要求在图上单独标出。
膜片行程是第一关。膜片上下腔的间隙、压环的压紧宽度、行程限位的位置，三者联动定值： 压得太紧膜片动不了，太松行程中膜片褶皱会疲劳开裂。我们在数模里做了行程仿真，膜片 从全闭到全开的位置全程不与腔壁干涉。

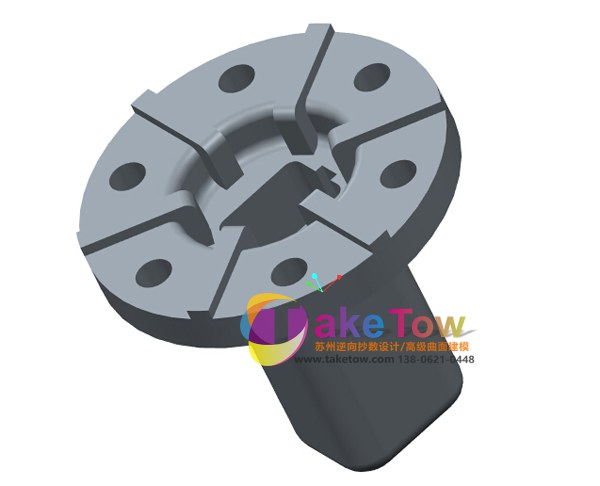

静密封靠端面密封圈槽，槽的压缩率按圈体线径反推。动密封位置（膜片与阀口配合处） 靠压环均匀压紧，压环螺钉的分布按压力均匀性排布，避免局部压偏漏气。
接口抗弯矩靠接口根部过渡圆角和加厚设计：管路装上之后难免受力翘动，阀体接口根部 是应力集中最重的地方，圆角和壁厚在这段做了冗余。
六件数模、零件图、膜片规格图、密封槽压缩率计算记录、行程仿真结论。客户按此完成 开模与气密测试，一次通过。
电磁阀、比例阀、水气路控制模块，动密封与承压这套逻辑通用。苏州及周边做流体控制 部件的工厂有结构需求，页尾电话联系。
| 拆件方案 | 阀体/上腔盖/膜片压环/支架等六件；膜片出标准规格图 |
|---|---|
| 行程设计 | 压环宽度+腔体间隙+限位联动定值；全程行程仿真 |
| 密封设计 | 静密封端面圈槽按线径反推；压环螺钉按压力均匀排布 |
| 强度设计 | 接口根部圆角与壁厚冗余，抗管路弯矩 |
| 交付格式 | 数模、零件图、规格图、压缩率计算与仿真结论 |
| 设计软件 | CREO 参数化结构、UG 运动仿真 |
| 案例分类 | 产品结构设计案例 |
|---|
以上信息由苏州特可特沃工业设计有限公司项目组现场实测整理，【待核对：真实项目数据以合同与验收单为准】
