移动硬盘外壳结构设计｜薄壁壳体与缓冲内衬的配

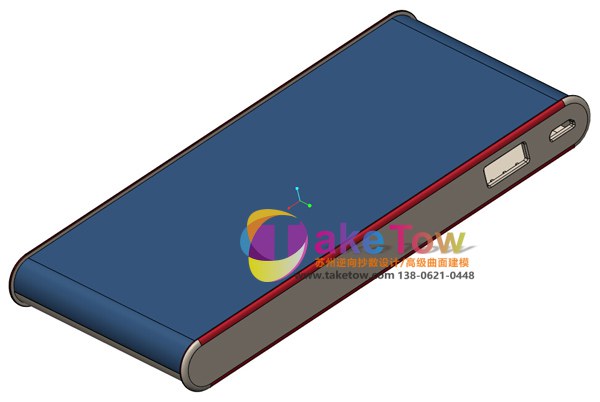

移动硬盘外壳是"薄"字当头的结构题：壳壁薄、间隔小、还要扛摔。三张结构图背后 是薄壁件的全套处理手法。

这个项目难在哪

移动硬盘外壳的可用厚度被产品定位锁死，壳壁只能往薄里做；薄壁件注塑容易变形，装上 电路板后还得把硬盘稳稳夹住，跌落时冲击要被缓冲层吃掉。薄、稳、抗摔三个要求全压在 一层壳上。

怎么拆件

上下壳两件加内部缓冲衬。上下壳的对合缝安排在侧面中线，合壳后外观只有一个缝位； 缓冲衬独立成型，卡在壳体内壁的卡槽里，不用胶粘——用户升级硬盘时可以无损拆开。

关键结构怎么处理

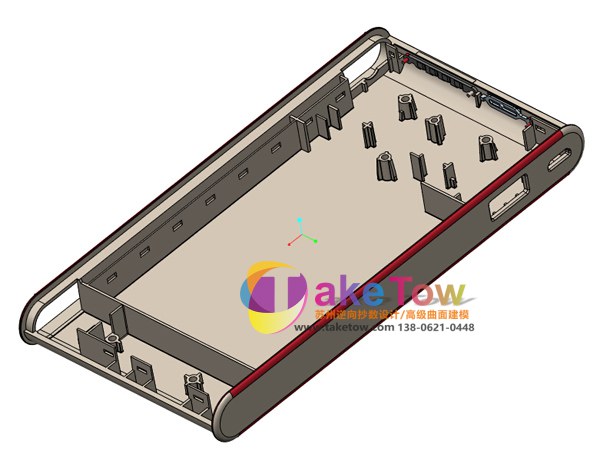

薄壁防变形靠加强筋走位：筋布置在四角和长边，交叉区做掏空减胶，防止缩水；筋的方向 顺着脱模方向，不增加拔模负担。

硬盘夹持靠缓冲衬的弹性臂：四条弹性臂从四面抱住硬盘，插入时有导向斜面，到位后卡住； 缓冲衬材料选了回弹好的型号，既夹得稳又吸冲击。

跌落防护分两层：外层硬壳承担第一波冲击并把力分散到整个壳体；内层缓冲衬的第二波 冲击由弹性臂变形吸收，硬盘本体不受硬碰硬。

接口开口在结构上留了公差补偿：USB 口位开成长圆孔，公差落在外壳上不落在接口上， 批产装配不用挑件。

最后交了什么

三件数模、零件图、加强筋布局图、弹性臂夹持力设计记录。客户开模一次成功，跌落测试 一次通过。
