无图纸老设备零件如何逆向重建数模？

一、什么是无图纸重建

许多在役设备运行多年，原厂图纸遗失或版本混乱，备件早已停产。通过逆向测绘对实物进行三维数据采集，再经点云处理与逆向建模，即可重建出可编辑、可存档的 CAD 数模，实现零部件数字化建档与按需改型。

二、为什么要做无图纸重建

• 备件停产，需小批量复刻生产以保障设备运转；
• 原设计存在缺陷，借重建数模做改型升级、优化结构；
• 老旧资料散失，建立统一标准的数字化资产库。

三、标准重建流程（怎么做）

1. 实物检测评估：确认材质、磨损、基准面；

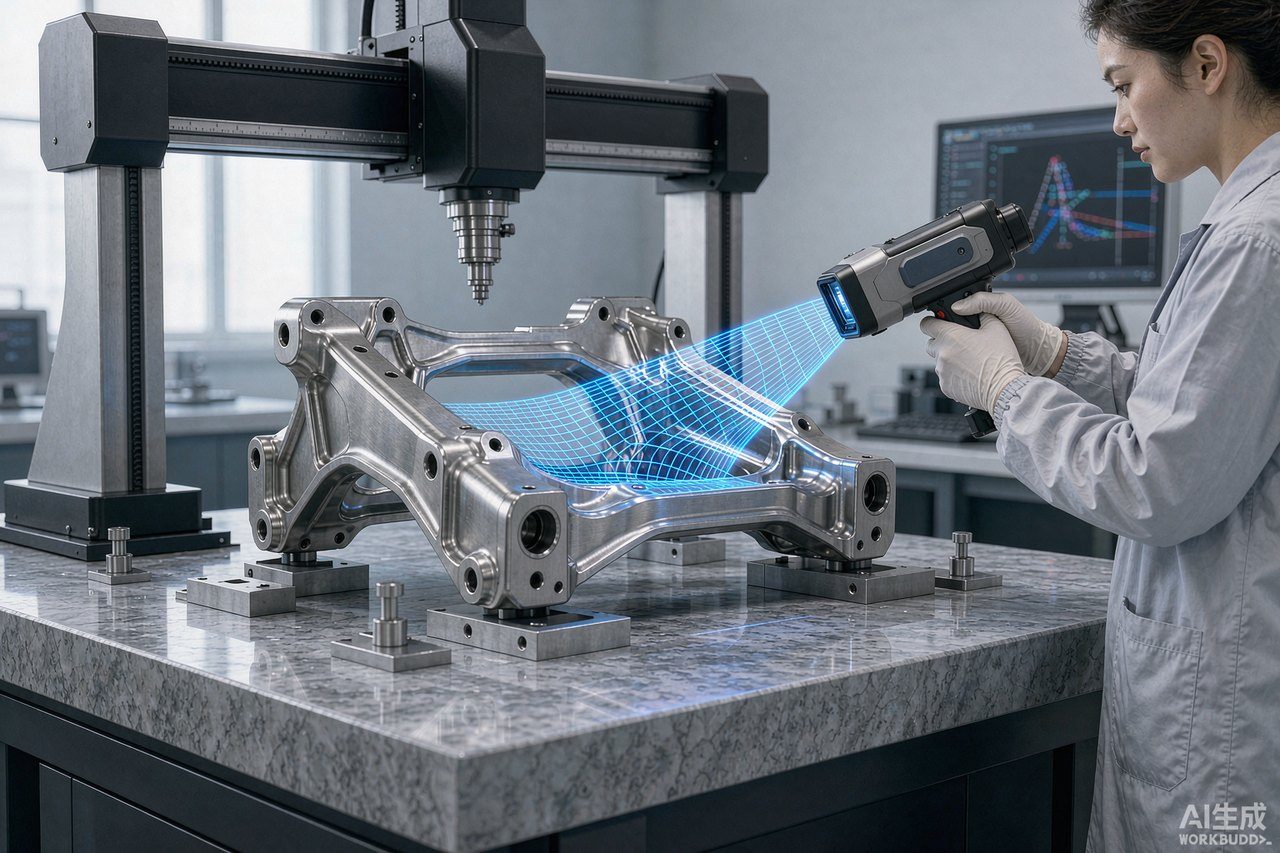

2. 三维数据采集：蓝光/激光扫描或工业 CT 获取点云；
3. 点云拼接降噪：多视角对齐、去噪、补洞；
4. 曲面重构建模：拟合高阶曲面，修复破面；
5. 数模精度比对：与实物做偏差色谱，控制 ±0.02~0.05mm；
6. 工程图绘制：输出 STEP/IGES 与 2D 图纸，归档留存。

四、注意事项

磨损件需结合设计经验还原“原始特征”，而非照搬磨损面；铸件内部缺陷可用工业 CT 检测；重建数模仅用于存档、改型与备件制造，不替代原厂的合规设计文件。

常见问题（FAQ）

磨损零件可以做逆向抄数测绘吗？

可以，但需标注磨损区，建模时按原始设计特征还原。

重建的数模精度能做到多少？

常规结构件可达 ±0.02~0.05mm，依设备与工艺而定。

无图纸老设备零件如何逆向重建数模？

按“检测—采集—拼接—建模—比对—出图”六步执行。

逆向测绘可以做装配干涉检查吗？

可以，重建数模导入装配体即可做间隙与干涉分析。

数据能直接用于 3D 打印吗？

STL 网格可直打，量产建议转参数化数模后开模。
